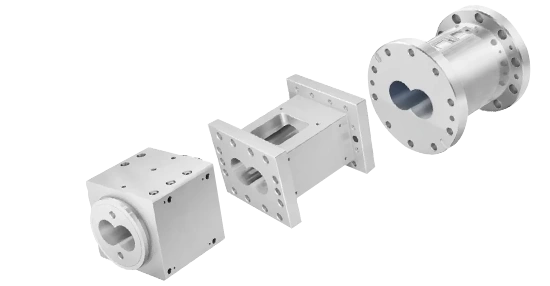

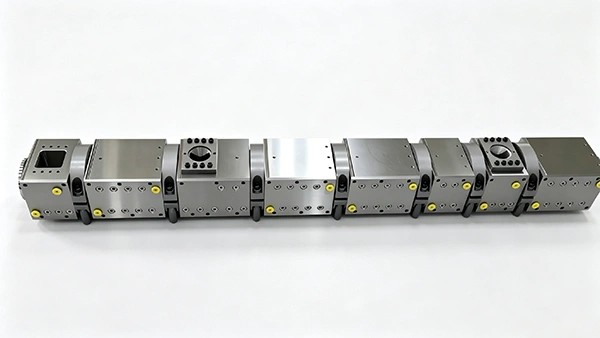

Cuerpos para extrusoras de doble husillo
El cuerpo de la extrusora es un componente esencial de la sección de procesamiento de una extrusora de doble husillo. Su construcción modular, con cavidades interiores mecanizadas con precisión, forma la cámara donde los husillos transportan, funden y mezclan el material, además de intervenir en las reacciones de proceso y la generación de presión.
- Longitud: 1D–12D
- Diámetro interior: 20–400 mm
- Modelos compatibles: Ø18–Ø400
Como estructura exterior de la sección de procesamiento, el cuerpo de la extrusora está expuesto a altas temperaturas y presiones, esfuerzos de cizallamiento y desgaste abrasivo. Por ello, la selección de materiales, la resistencia mecánica y el control térmico son factores importantes. Los sistemas de calentamiento y refrigeración permiten regular la temperatura de las distintas zonas de procesamiento.
LESUN ofrece revestimientos interiores de aleaciones a base de níquel y materiales compuestos de carburo de tungsteno, así como tratamientos de superficie, entre ellos el revestimiento por láser, para aplicaciones con exigencias de desgaste y corrosión. Los cuerpos pueden incorporar canales de refrigeración rectos o helicoidales y distintas opciones de calentamiento, incluidos calentadores de cobre o aluminio fundido y resistencias eléctricas.
Los cuerpos de extrusora LESUN se fabrican en módulos de entre 1D y 12D, con diferentes configuraciones de unión. Esto permite combinar secciones según las necesidades de cada etapa del proceso. La empresa también fabrica cuerpos de recambio adaptados a diversas plataformas de extrusión de doble husillo.
Tipos de cuerpos de extrusora
-

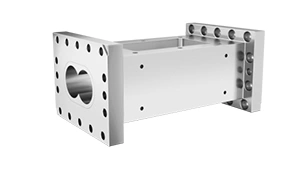

Módulo de alimentación principal -

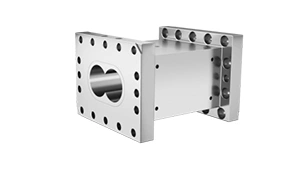

Módulo cerrado -

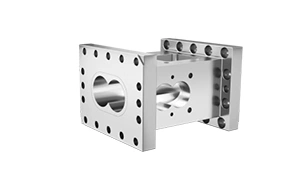

Módulo de alimentación lateral -

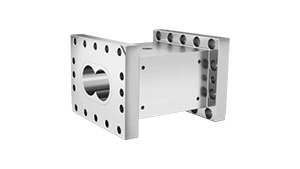

Módulo de inyección de líquidos -

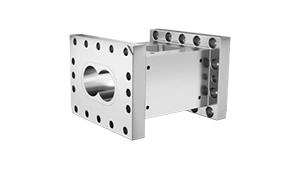

Módulo de desgasificación -

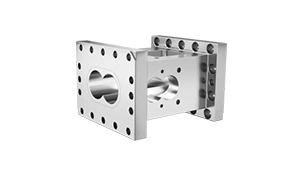

Módulo de vacío lateral -

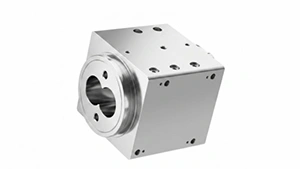

Módulo con cierre por abrazadera -

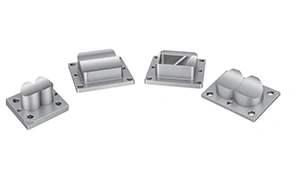

Bloques de desgaste -

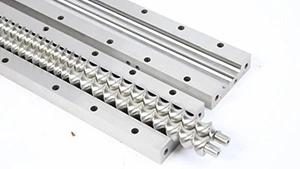

Cuerpo de extrusora dividido horizontalmente -

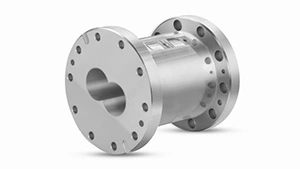

Módulo funcional a medida
- Diámetro interior: 20–400 mm
- Longitud: 1D–12D
- Modelos compatibles: Ø18–Ø400
- Material del cuerpo: N00/CK45/A42/Stainless
- Material del revestimiento interior: D11/W6/ H6+/H26
- Proceso del revestimiento: Camisa maciza / sinterización / revestimiento por láser
- Cavidad interior en forma de «∞»: Cilindricidad ≤0,02 mm
- Posición: ≤0,04 mm
- Presión nominal: ≤50 MPa
- Temperatura de funcionamiento: De 0 a 450 °C
- Método de calentamiento: Calentadores de cobre o aluminio fundido / resistencias eléctricas / calentamiento por inducción electromagnética Método de refrigeración: Por agua / por aire / por aceite
- Método de refrigeración: Por agua / por aire / por aceite
- Sistema de unión: Unión por bridas estándar / unión por abrazaderas

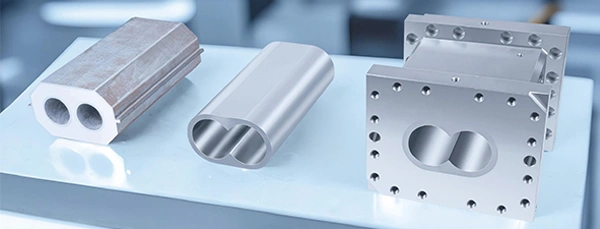

LESUN ofrece más de diez combinaciones de materiales para el cuerpo y su revestimiento interior, seleccionadas según las condiciones de trabajo, como el procesamiento de plásticos reforzados con fibra de vidrio, formulaciones con alto contenido de cargas, compuestos retardantes de llama o materiales corrosivos.
| Componente | Código | Material | Tratamiento o proceso |
| Cuerpo de extrusora | CK45 | Acero estructural al carbono | Temple en toda la sección |
| N00 | Acero para nitruración | Endurecimiento superficial | |
| S30 | Acero inoxidable austenítico | Tratamiento de solubilización | |
| A42 | Acero estructural aleado | Temple en toda la sección | |
| Revestimiento interior | N00 | Acero para nitruración | Endurecimiento superficial |
| W6 | Acero rápido para herramientas | Temple en toda la sección | |
| D11 | Acero para herramientas de trabajo en frío | Temple en toda la sección | |
| H26 | Acero pulvimetalúrgico | HIP | |
| H10 | Acero pulvimetalúrgico | HIP | |
| H6+ | Carburo de tungsteno con aglutinante de níquel | Revestimiento por láser / sinterización |
